聚脲防水材料的优异性能能否充分发挥，关键在于施工工艺的科学性与规范性。行业内有一句广为流传的话——“一分聚脲，九分施工”，充分说明了施工环节对于聚脲防水工程质量的决定性作用。聚脲防水施工是一项专业性极强的系统工程，从基层处理到喷涂作业，再到质量验收，每一个环节都有严格的技术要求。
基层处理是聚脲防水施工的首要环节，也是决定涂层附着力的关键因素。混凝土基面的质量直接关系到喷涂聚脲涂层的整体质量，其表面强度必须大于1.5MPa才能保证涂层的正拉拔强度达到要求。基层表面的针孔、蜂窝等缺陷必须用树脂腻子填实，阴阳角应处理成半径为10mm至20mm的圆弧。对于钢结构基层，同样需要按照相关规范进行彻底的除锈和清洁处理。底涂施工宜选用滚涂、刷涂或喷涂方法，涂层应连续、均匀，不得漏涂。底涂与后续喷涂聚脲涂料之间的间隔时间有严格要求，超过规定时间后需重新处理方可进行喷涂。

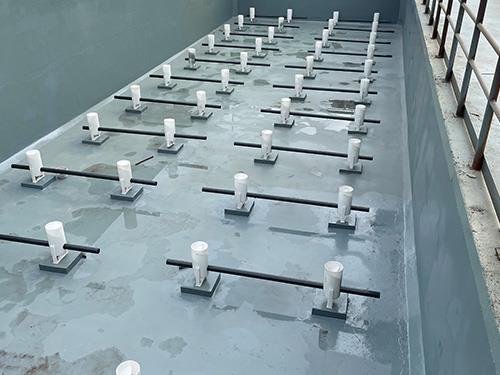

喷涂作业是聚脲防水施工的核心环节。正式喷涂前，应由现场技术主管对设备控制工艺参数进行试喷确定，涂膜性能和施工状态达到要求后方可固定设备工艺参数进行正式喷涂。施工过程中如温湿度、风力、基面环境等发生较大变化时，应适时调整设备工艺控制参数，以确保涂膜层质量。喷涂施工应采用小面积移动交叉施工的方法，操作移动速度应满足单层施工0.35mm至0.45mm的厚度要求。设计厚度小于或等于2mm时应连续横竖交叉施工5至6次，设计厚度大于2mm时应将总厚度分为两次施工，两次喷涂的间隔时间宜小于60分钟。
细部节点的处理是聚脲防水施工中的重点和难点。转角和焊缝处应比设计厚度多喷厚0.5mm至10mm，且应先喷涂转角和焊缝部位，再进行大面积连续喷涂。一次施工宽度应小于1200mm，相邻施工的搭接缝应大于120mm。喷枪与基面的距离应以聚脲喷涂至基面无严重凝胶粒子反弹、涂层面表面平整性良好为基准。这些细部处理要求充分体现了聚脲防水施工的专业性和精细化特点。
涂层修补是保证防水层完整性的重要保障措施。层间黏合剂的表干时间和聚脲补喷时间应根据材料供应商提供的技术参数，结合施工现场的温度和湿度进行喷涂试验确定。修补料的配制应遵循多次少配的原则，每次配料量不宜超过300克，快速搅拌时间不应超过30秒。当修补料出现凝胶状态时不得使用。修补后的聚脲涂层应在次日再次检查，如仍存在缺陷应再次修补。
我国已建立了完善的聚脲防水施工技术标准体系。《喷涂聚脲防水工程技术规程》（JGJ/T 200）对聚脲防水工程的设计、施工、验收等环节作出了全面规定。GB/T 23446-2025《喷涂聚脲防水涂料》国家标准统一了全国喷涂聚脲产品质量要求和试验方法。这些标准规范的制定和实施，为聚脲防水施工质量提供了有力的技术保障，推动了行业健康有序发展。
