管道内壁的防腐防磨是石油、化工、电力及矿山输送系统的技术难点。传统内涂层如环氧粉末或玻璃鳞片，在弯头、变径管等部位难以均匀涂覆，且固化时间较长。聚脲喷涂加工技术通过专用的内孔喷涂设备，可将聚脲材料均匀涂覆于管道内壁，形成连续、高弹性、耐磨损的防护层。本文从设备选型、喷涂参数、内壁处理及质量检测等方面，介绍管道内壁聚脲喷涂加工的工艺要点。
管道内壁喷涂加工与外部喷涂最大的区别在于操作空间受限，喷枪需伸入管内，且需在管道旋转或喷枪轴向移动的配合下实现均匀覆盖。常用设备为内孔喷涂机，其喷头为360°旋转雾化头或扇形喷嘴组合，通过压缩空气或液压驱动旋转。喷枪通过送料杆推进，速度可调（通常0.2~0.5米/秒）。管道直径范围通常为100~1200毫米，对于更小直径的管道，可采用静电喷涂或低压无气喷涂，但聚脲因固化快，更适合采用双组分内孔混合喷头。
加工前，管道内壁必须进行严格的表面处理。碳钢管需进行喷砂除锈至Sa2.5级，内壁粗糙度75~100微米；不锈钢管可采用打磨或酸洗钝化。处理后的内壁应在4小时内涂刷底漆（环氧类或聚脲专用底漆），防止返锈。对于弯头和三通，需在喷涂前用内窥镜检查焊缝及死角，并用预涂刷补涂底漆。

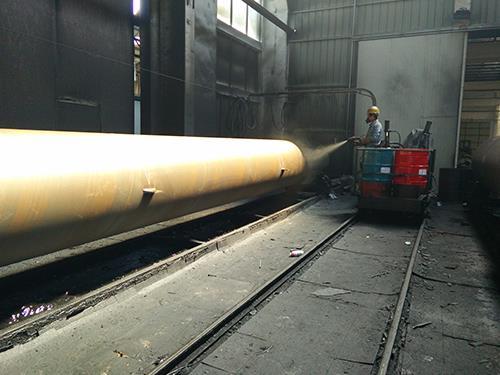

喷涂加工时，将管道固定在旋转滚轮架上，转速根据直径调整（一般10~30转/分钟），使涂层在离心力作用下均匀分布。喷枪从一端伸入，启动喷涂后，送料杆匀速后退，同时喷头旋转雾化。单道喷涂厚度控制在0.3~0.5毫米，待表干后（约1~2分钟）进行第二道，通常3~5道达到设计厚度（1.5~2.5毫米）。对于弯头，需降低推进速度并增加旋转次数，确保内弧和外弧厚度一致。加工过程中，必须实时监测物料温度（65~75℃）和压力（18~22 MPa），并记录每道厚度。
质量控制要点：1）厚度检测：使用内壁测厚仪（超声波或电磁感应），在管道两端及中部各测4个点（圆周均匀分布），平均厚度≥设计值，最小点≥设计值的85%。2）电火花检漏：采用内孔电极棒，电压按每毫米3000V，无击穿。3）附着力测试：在管道端部预留试板，进行拉开法检测，应≥5 MPa（钢基材）。4）内窥镜检查：检查涂层有无流挂、漏喷、气泡。
实际加工案例：某油田输油管线（DN300，长度12米/根，共200根）采用聚脲内壁喷涂加工，涂层厚度2.0毫米，经检测全部合格，安装运行3年后抽检，内壁无腐蚀，耐磨性优于环氧粉末。但需注意，内壁喷涂加工效率受限于管道长度和直径，大直径短管加工较快，小直径长管则需分段加工。此外，清洗设备时需将喷头拆下浸泡溶剂，防止固化堵塞。总之，聚脲喷涂加工为管道内壁提供了一种可靠、均匀的防护手段。
