聚脲材料科学与喷涂技术原理
聚脲材料是一种由异氰酸酯组分与氨基化合物反应生成的弹性体物质，其独特的化学结构赋予了材料出色的物理性能。聚脲喷涂技术的核心在于精确控制两组分材料在高温高压条件下的瞬间混合与反应。专业喷涂设备将A组分（异氰酸酯预聚体）和B组分（氨基聚醚及扩链剂）分别加热至60-70℃，通过高压泵输送至喷枪，在混合腔内以超过2000psi的压力碰撞混合，随即喷涂到基面上，3-10秒内凝胶，60秒内即可达到步行强度。
这种快速反应特性带来了施工方法的革命性突破。传统防护材料如聚氨酯、环氧树脂等需要较长的固化时间，施工受环境温湿度影响大，而聚脲喷涂技术可在-30℃至50℃的宽温范围内施工，甚至在潮湿基面上也能良好附着，极大扩展了适用场景和施工窗口期。一次性喷涂厚度可达数毫米，避免了多层施工的繁琐工序，施工效率比传统方法提高5-10倍。
喷涂设备技术与工艺控制
现代聚脲喷涂设备是精密机械与智能控制的完美结合。主机系统包含双组分精确计量泵、独立加热系统、温度控制系统和物料输送系统，确保两种组分以精确比例稳定输送。喷枪作为核心部件，采用自清洁混合技术，通过液压或气动控制实现精确启停，避免物料在枪内固化堵塞。先进设备还配备数字控制系统，实时监控和调节温度、压力、比例等关键参数，确保喷涂质量的一致性和稳定性。
表面处理是聚脲喷涂成功的关键前提。基面需经过严格的清洁、打磨、修补处理，混凝土表面含水率需低于8%，金属表面需达到Sa2.5级除锈标准。专业的施工团队会采用抛丸、喷砂、高压水枪等多种方式确保基面达到最佳附着条件。底涂层的选择同样重要，根据不同基材特性选用环氧、聚氨酯或专用界面剂，确保聚脲涂层与基面的长效粘结。
喷涂工艺的控制直接影响最终防护效果。熟练的操作人员需掌握喷枪角度（通常保持90°垂直）、喷涂距离（400-800mm）、移动速度（0.5-1.0m/s）和搭接宽度（50%）等技术要领。多层喷涂时需控制层间时间，确保层间结合良好。环境因素如风速、温度、湿度也需实时监控，必要时采取遮挡、加热等辅助措施保证施工质量。
性能优势与关键技术指标
聚脲喷涂材料的性能优势体现在多个维度。力学性能方面，拉伸强度可达20-30MPa，断裂伸长率超过400%，撕裂强度超过80kN/m，能够适应基材的大幅变形而不开裂。耐磨性能是普通混凝土的10倍以上，Taber耐磨测试值低于30mg。抗冲击性能优异，可承受1kg钢球从2m高处自由落体的冲击而不破损。
耐化学腐蚀性能是聚脲喷涂的突出特点。材料对大多数酸、碱、盐、油品等化学介质具有优异的抵抗能力，长期浸泡条件下性能保持率超过90%。耐老化性能同样出色，经过2000小时以上QUV加速老化测试，材料力学性能保留率大于80%，长期户外使用不变色、不粉化。工作温度范围宽广，可在-50℃至150℃环境下长期使用，瞬间耐温可达200℃以上。
环保与安全特性符合现代工程标准。100%固含量配方不含任何挥发性有机化合物（VOC），施工过程无污染、无气味。材料通过饮用水接触认证（如NSF61），可用于饮用水设施防护。防火性能可达B1级难燃标准，特殊配方可达A级不燃要求。这些特性使聚脲喷涂成为绿色建筑和可持续发展项目的优选方案。
应用领域与工程价值
建筑工程防水领域是聚脲喷涂技术的主要应用场景。在屋顶防水工程中，聚脲涂层形成无缝整体防水层，彻底解决传统卷材接缝渗漏问题，使用寿命可达25年以上。地下空间防水应用中，聚脲材料既可正面防水也可背水面施工，适应复杂结构形状，尤其适合地铁、隧道、地下室等工程。露台、水池、水景等特殊部位防水，聚脲技术提供了一体化解决方案。

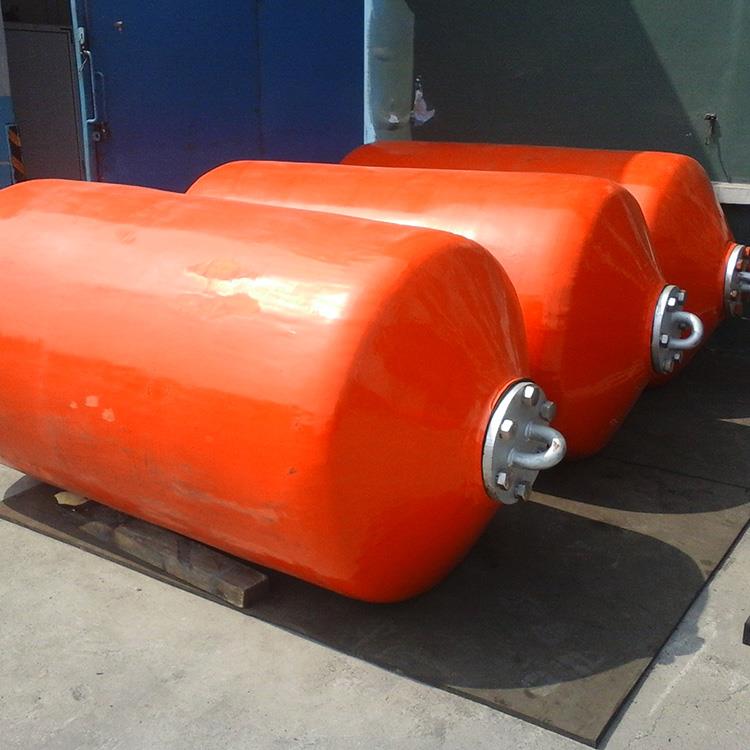

基础设施防护是聚脲喷涂技术的重要应用方向。桥梁混凝土结构防腐中，聚脲涂层有效阻止氯离子渗透，防止钢筋锈蚀，大幅延长桥梁使用寿命。港口码头防护方面，聚脲材料抵抗海水侵蚀、紫外线老化和船舶撞击，维护成本降低70%以上。污水处理设施保护中，聚脲涂层抵抗硫化氢等腐蚀性气体，保护混凝土结构免受腐蚀。
工业防护领域充分发挥了聚脲材料的综合性能。储罐防腐内衬应用聚脲喷涂技术，一次成型无接缝，避免渗漏风险，使用寿命是传统防腐材料的3-5倍。矿山设备耐磨保护采用聚脲涂层，抗冲击、耐磨损，设备维修周期延长2-3倍。电力设施防护中，聚脲材料提供绝缘、防水、防腐多重保护，提高设施运行可靠性。
随着材料科学和设备技术的不断进步，聚脲喷涂技术正向更高性能、更智能施工、更环保可持续的方向发展。纳米改性技术提高材料的耐磨和耐温性能，自修复技术赋予涂层损伤修复能力，智能喷涂设备实现数字化精准施工。聚脲喷涂技术正以革命性的优势，推动防护工程领域的技术升级和产业变革，为现代基础设施建设提供可靠保障。
