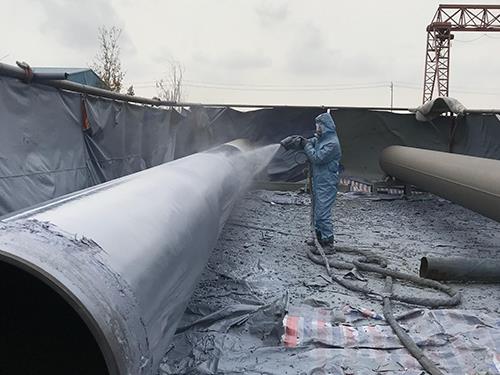

聚脲喷涂加工是一种现场成型、快速固化的高性能防护涂层施工工艺，广泛应用于建筑防水、工业防腐、耐磨衬里等领域。然而，聚脲涂层与基材的附着力是决定防护效果的关键，而附着力的前提在于基材表面的科学预处理。本文从基材评估、粗糙度控制及底漆选择三方面，系统阐述聚脲喷涂加工中如何确保涂层与基材牢固结合。
基材预处理的第一步是全面评估。对于混凝土基材，需检测含水率（应低于8%）、表面强度（回弹仪测试不低于1.5MPa）及有无油污、浮浆、脱模剂。对于钢材基材，需检查锈蚀等级（通常要求St2或Sa2.5级）。含水率过高的混凝土需进行干燥处理或使用湿固化底漆；油污需用专用清洗剂彻底清除。评估后需制定预处理方案。
混凝土基材的粗糙化是提升附着力的核心。常用方法包括喷砂、铣刨或高压水射流。喷砂处理可去除表面浮浆并形成均匀粗糙面，粗糙度要求达到CSP（混凝土表面轮廓）3-5级，对应Rz约50-100μm。对于小面积或边角部位，可使用角磨机配金刚石磨片打磨。处理后的表面必须用大功率工业吸尘器或无油压缩空气彻底清除灰尘，不得残留任何松散颗粒。
钢材基材处理需达到Sa2.5级（近白级喷砂），表面呈金属灰色，无可见油污、锈斑、氧化皮。喷砂后的钢材表面粗糙度Rz应为40-75μm，以提供足够的机械锁扣力。喷砂后应尽快（不超过4小时）涂装配套底漆，防止返锈。若无法及时施工，需用干燥清洁的布料覆盖保护。
底漆是连接基材与聚脲涂层的桥梁。对于混凝土，常用环氧或聚氨酯封闭底漆，其作用是渗透并固化填充毛细孔，增加表面强度，同时提供化学键合位点。底漆涂布需均匀，无漏涂，干膜厚度通常50-100μm。对于潮湿混凝土，应选用湿固化改性环氧底漆。对于钢材，富锌底漆或环氧磷酸锌底漆可提供阴极保护并增强附着力。
预处理完成后应立即进行聚脲喷涂加工，间隔时间不宜超过24小时。若间隔过长，应对基材表面进行二次清洁并重新检测附着力。使用拉拔附着力测试仪可量化涂层与基材的结合强度，合格标准通常为≥1.5MPa（混凝土基层破坏）或≥5MPa（钢材）。某化工污水池聚脲喷涂工程中，因混凝土未喷砂仅简单打磨，导致涂层大面积剥离。返工后严格按CSP 4级喷砂处理并涂刷环氧底漆，附着力达2.3MPa（混凝土内聚破坏），至今无脱落。
聚脲喷涂加工的成败，基材预处理占70%的因素。专业的施工队伍应将基材处理作为第一道工序，配备喷砂机、铣刨机、湿度仪等设备，并建立每道工序的检查和记录制度。只有基材处理合格，聚脲涂层才能发挥其“皮肤式”长效防护的优越性能。
