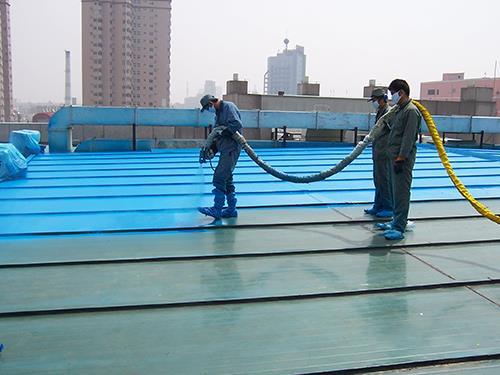

聚脲喷涂施工对现场环境条件较为敏感。即使在基面处理合格、材料质量优良的情况下，如果环境温度、相对湿度、露点以及风速控制不当，仍可能出现涂层缺陷。因此，专业聚脲喷涂施工团队在进场后会首先测量并记录环境数据，必要时采取人工调节措施。标准要求环境温度宜在10℃～35℃之间，相对湿度低于85%，基面温度高于露点温度3℃以上。
低温环境下聚脲喷涂施工，物料黏度升高，混合均匀性下降，且反应速度变慢，可能导致涂层固化不完全、表面发粘或强度不足。此时应对物料进行充分预热，使用带加热功能的料桶加热毯或烘箱，同时提高设备加热温度上限。基面温度过低时，可用热风机或远红外加热器预热至10℃以上。但应注意避免局部过热造成基面开裂。高温环境（超过40℃）下，聚脲凝胶时间过短，喷涂后可能来不及流平，产生橘皮状表面或层间虚接。解决方案是适当降低物料加热温度、缩短喷枪移动速度或添加少量反应延迟助剂。
湿度控制同样关键。聚脲组分中的异氰酸酯与水会发生反应生成二氧化碳气体，导致涂层内产生气泡或针孔。当相对湿度超过85%时，除非采取除湿措施，否则不建议进行聚脲喷涂施工。在潮湿天气或雨后，应先烘干基面并用大功率除湿机降低空气湿度。另外，压缩空气必须经过冷冻式干燥机处理，露点低于-20℃，否则压缩空气中的水分会直接进入喷枪与聚脲混合，造成严重的发泡缺陷。
风速对户外聚脲喷涂施工影响很大。当风速大于3级（约5.4m/s）时，飞散的雾滴会造成材料浪费，且容易在涂层表面形成粗颗粒或“发花”现象。更严重的是，高速气流会扰乱喷枪的扇形雾化图案，使涂层厚度不均匀。解决办法包括设置防风网、调整喷涂方向顺风进行或暂停作业。对于管道或高耸结构，还可采用降低喷枪气压、加大喷枪距离等措施，但需通过试喷验证。
常见缺陷的预防措施包括：针孔通常由基面潮湿或压缩空气含水引起，应严格检测并除湿；鼓泡可能是基面油污或水汽受热挥发所致，需加强清理和封闭底漆；缩孔多源自前道涂层污染，应保持层间清洁；起皮则因层间搭接时间过长或表面污染，需要控制复涂间隔不超过24小时，并对原有涂层进行打磨。一家成熟的聚脲喷涂施工企业应建立缺陷分析数据库，记录每次问题的环境条件和应对方案，用于员工培训和工艺改进。环境控制不是纸上谈兵，而是现场管理的必修课。
