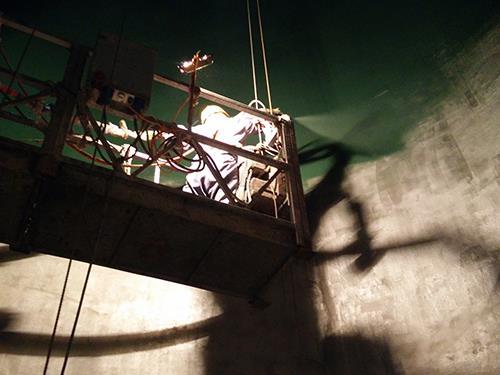

随着环保法规日趋严格，工业涂装行业面临VOC排放限制和职业健康安全双重压力。聚脲喷涂加工技术因其高固含（接近100%）、无溶剂、快速固化等特点，被部分宣传为“绿色环保技术”。但事实上，聚脲施工过程中仍存在一些潜在的健康和环境风险，需要客观认识并采取相应的防护措施。本文从原材料成分、施工排放、废弃物处理以及个体防护四个方面进行阐述，不回避问题，提供实用指南。
首先分析聚脲的环保特性。真正意义上的纯聚脲是由异氰酸酯预聚体（A组分）和端氨基聚醚（B组分）组成，不含任何挥发性有机溶剂。根据GB/T 38597-2020《低挥发性有机化合物含量涂料产品技术要求》，聚脲属于VOC含量＜10 g/L的极低排放涂料，远低于水性涂料（50-100 g/L）和溶剂型涂料（＞400 g/L）。因此，在喷涂和固化过程中，不会释放苯、甲苯、甲醛等有毒气体，对大气环境友好。然而，A组分中可能含有游离的二异氰酸酯单体（如MDI、HDI），含量一般控制在0.5%-1.0%之间，这部分单体具有呼吸致敏性和刺激性。此外，喷涂时产生的大量气溶胶颗粒（粒径0.5-5微米）会悬浮在空气中，吸入后可能引起呼吸道炎症或哮喘。
实际施工中的排放特征。尽管聚脲本体无溶剂，但清洗喷枪和设备时需要使用大量溶剂（如丙二醇甲醚醋酸酯或二甲苯）。平均每喷涂1000升聚脲，产生约20-30升废溶剂。若随意倾倒，会造成土壤和地下水污染。另外，聚脲在高温（＞250℃）或明火下会分解产生氢氰酸、异氰酸酯烟雾等有毒产物，因此废料不应焚烧处理。
职业安全防护措施。第一，呼吸系统防护：操作人员必须佩戴供气式全面罩呼吸器（正压送风），空气过滤单元应置于上风口。普通防尘口罩对气溶胶的过滤效率不足，因为聚脲雾滴会迅速固化，但纳米级异氰酸酯单体仍能穿透。第二，皮肤防护：穿化学防护服（Tyvek或同等材质），佩戴丁腈手套（不可使用乳胶手套，乳胶对异氰酸酯无阻隔性）。喷涂作业时，高温物料（70℃）可能喷溅导致烫伤，需加戴耐热内衬手套。第三，眼睛防护：防化学护目镜必须密封，且面罩内可辅助戴防雾镜片。第四，噪音防护：喷涂机液压泵和空压机噪声常超过85分贝，应佩戴耳塞或耳罩。
现场环境控制。施工区域应设置隔离围挡，防止无关人员进入。推荐使用移动式喷漆房或配合负压排风系统，排风口安装活性炭过滤装置以捕捉未固化的气溶胶。对于露天施工（如水利大坝），应选择顺风向位置，并确保喷涂点下风向100米内无居民区。每日作业结束后，应在现场专用容器中收集废溶剂和清洗废液，密封标注后交由有资质的危废处理公司处置，严禁倒入下水道或土埋。
长期职业健康风险。流行病学调查显示，长期接触二异氰酸酯的人员（每年工作超过200天，持续5年以上）患职业性哮喘的风险显著增高，约有5%-10%的工人出现异氰酸酯致敏。因此，用人单位应建立轮岗制度，每年安排作业人员进行肺功能检查，并对有过敏史者调离喷涂岗位。同时，应当记录每个人的累计接触时间。此外，聚脲喷涂的快速固化特性导致涂层内部应力可能引起飞溅碎屑伤眼，应教育工人切勿在喷枪刚停后立即靠近查看。
行业标准与培训。参照GB 6514-2008《涂装作业安全规程》和GB 14443《涂层烘干室安全技术规定》，聚脲喷涂企业需制定安全操作手册。重点内容应包括：启动设备前检查所有管路接口的密封性；每次开工前进行“试喷”排除混合室积碳；紧急情况下如何快速泄压并切断气源。建议每半年组织一次模拟泄漏演练。总之，聚脲喷涂加工并非“完全环保无毒”，但通过严格的管理和工程控制，完全可以将其职业健康风险降低到可接受的水平。行业从业者应摒弃“无溶剂即无害”的误区，将防护视为与质量控制同等重要的环节。
